瓷玻璃復合絕緣子是高壓和超高壓輸變電線路用(瓷)鋼化玻璃復合絕緣子，輸變電站用高壓玻璃支柱復合絕緣子，電氣化鐵路用直流(瓷)玻璃復合絕緣子，提供電氣化鐵道接觸網產品LXY-70T等產品的專業公司。本公司生產的盤形懸式(瓷)鋼化玻璃復合絕緣子，提供玻璃復合絕緣子參數，高壓玻璃支柱復合絕緣子22KV支柱復合絕緣子，電容支柱復合絕緣子，陶柱式支柱復合絕緣子，直流玻璃復合絕緣子是國家85計劃攻關項目，其絕緣和安全性具有世界先進水平;高壓線路的電壓等級為本10-750V，其規格從40-530KN不等，產品類型有交流型，直流型,標準型，耐污型，是我國電力輸變電線路建設和更新?lián)Q代產品的理想選擇。
一、(瓷)玻璃復合絕緣子性能及優點
優異的耐污閃性能--由于硅橡膠外套具有優良的憎水性及憎水遷移性，因而提高了工頻濕閃絡電壓和抗污閃能力。通過人工污穢閃絡電壓對比試驗，每片(玻璃)瓷復合絕緣子的污穢閃絡電壓比相同類型的瓷絕緣子提高幅度為70%以上。同時該產品傘形設計合理，有很好的風雨自潔能力，積污速度慢，特別是在粉塵類污穢環境中，愈見其憂。該絕緣子容易調整外絕緣爬距，可滿足重污區運行線路對絕緣子爬電距離的要求。它可以有效地防止輸電線路污閃跳閘事故，保證輸電線路的安全運行。
穩定可靠地機械性能--該絕緣子的端部聯接金具(鐵帽、鋼腳)均采用盤形瓷絕緣子結構，內部瓷芯盤采用高強瓷，膠裝后強度高，從而可靠的保證了作用于絕緣子上的力矩的承接和傳遞。試驗結果證明，機械性能穩定可靠，完全達到甚至高于瓷絕緣子的水平。

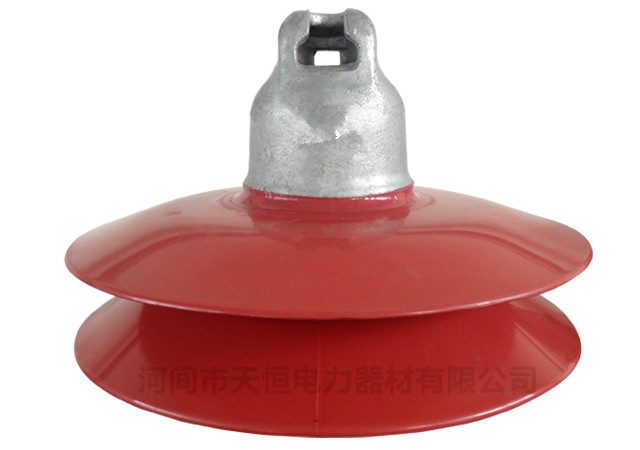

雙傘耐污型盤形懸式瓷(玻璃)復合絕緣子
技術參數表
|
|
主要參數 |
連接型式標記 |
機電破壞負荷 |
雷電全波沖擊耐受電壓（峰值） |
工頻電壓（KV） |
|||
|
公稱結構高度 |
公稱傘 |
*小公稱爬電距離（L） |
一分鐘濕耐受 |
擊穿 |
||||
|
FXWP-70 |
146 |
280 |
400±16 |
16 |
70 |
120 |
45 |
120 |
|
FXWP-100 |
146 |
320 |
440±16 |
16 |
100 |
120 |
45 |
120 |
|
FXWP-120 |
155 |
320 |
440±16 |
16 |
120 |
120 |
45 |
120 |
|
FXWP-160 |
155 |
320 |
440±16 |
20 |
160 |
130 |
50 |
120 |
|
FXWP-210 |
170 |
320 |
440±16 |
20 |
210 |
130 |
50 |
120 |
|
FXWP-240 |
170 |
320 |
440±16 |
20 |
240 |
130 |
50 |
120 |
|
FXWP-300 |
195 |
320 |
440±16 |
24 |
300 |
130 |
50 |
120 |
|
FXWP-400 |
205 |
350 |
525±16 |
28 |
400 |
140 |
50 |
130 |
|
FXWP-530 |
240 |
360 |
545±16 |
32 |
530 |
140 |
55 |
130 |
普通型盤形懸式瓷(玻璃)復合絕緣子
技術參數表
|
|
主要參數 |
連 |
機電 |
直流耐 |
直流閃絡電壓 |
雷電沖擊干耐受電壓 |
SF6擊穿耐受電壓 |
|
||||
|
濕 |
干 |
干 |
濕 |
KV |
KV |
|||||||
|
公稱結構高度 |
公 |
*小 |
|
|||||||||
|
FXZWP-160 |
155 |
320 |
440±16 |
20 |
160 |
55 |
140 |
60 |
155 |
140 |
+210 |
|
|
FXZWP-210 |
170 |
320 |
440±16 |
20 |
210 |
55 |
140 |
60 |
155 |
140 |
+210 |
|
|
FXZWP-240 |
170 |
320 |
440±16 |
20 |
240 |
55 |
140 |
60 |
155 |
140 |
+210 |
|
|
FXZWP-300 |
195 |
320 |
440±16 |
24 |
300 |
55 |
140 |
60 |
155 |
140 |
+210 |
|
|
FXZWP-400 |
205 |
350 |
525±16 |
28 |
400 |
60 |
145 |
65 |
165 |
150 |
+220 |
|
|
FXZWP-530 |
240 |
360 |
545±16 |
32 |
530 |
60 |
145 |
65 |
165 |
150 |
+220 |
|
