簡介:

　　JXL系列C形線夾適用于配電系統中導線的非承力連接或T接， 是并溝線夾、T形線夾的理想替代產品，采用專用工具彈射安裝， 方便可靠。JXLD接地線夾用于線路中驗電和臨時接地或多路分接， 能有效地避免因?qū)Ь€(xiàn)因臨時接地而受電弧燒傷和多次連接形成導線 磨損。絕緣罩由硅橡膠壓制而成，與線夾配套使用，起絕緣防護 作用。

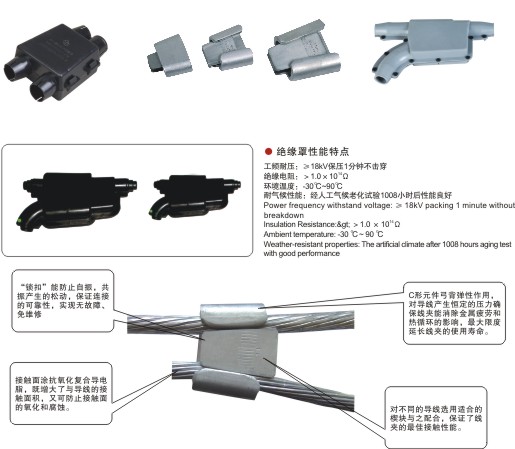

　　●結構原理

　　C形線夾為一斜楔機構，由一個具有彈性的C形元件和一個量變 帶斜槽的內楔組成。C形元件采用特殊的鋁合金支撐，當內楔被推進兩條導線之間并鎖緊，C形元件的彈簧作用便可以對導線產生持續的壓力，補償導線的應力松弛，從而保證了良好的電氣接觸性能。

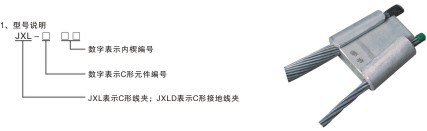

●選型說明

　　2、按導線的類型及規格查對相應的《選型表》;

　　3、如使用的導線不在表中范圍，訂購時請?jiān)敿?xì)注明主線、分支線的型號規格及直徑;

　　4、線夾安裝前，請?jiān)敿?xì)閱讀安裝說明。

　　用途

　　楔形線夾適用架空配電線路中架空絕緣鋁絞線或鋼芯鋁絞線間的非承力接續或分支，絕緣罩和線夾配套使用，起絕緣防護作用。

　　結構特點

　　1、非磁性材料，無電能損耗;

　　2、楔塊彈力夾緊，繼續可靠;

　　3、適于各種導線組合適用性強。

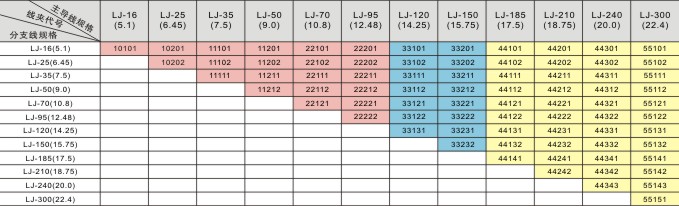

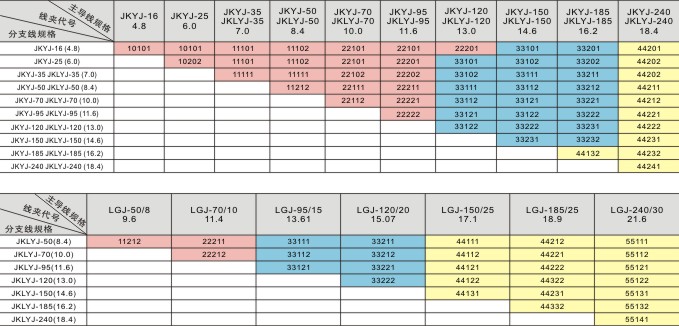

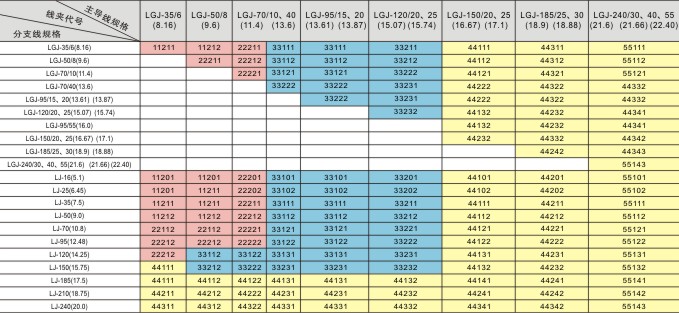

　　JXL型線夾選用表

線夾安裝工具的選用

　　圖(1)楔型線夾殼體分為1號、2號、3號、4號共四種，按線夾殼體大小選用安裝工具。1號、2號殼體線夾選用小號安裝工具，3號、4號殼體線夾選用大號安裝工具。
