用途

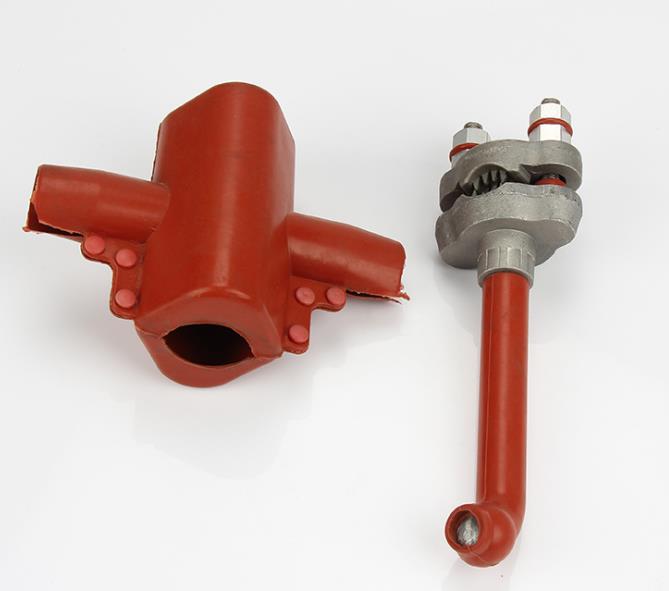

　　防止架空絕緣導線雷擊斷線的保護裝置，適用于銅、鋁架空絕緣導線。

　　性能參數

　　1、雷電全波沖擊耐受電壓 (峰值) kV: 100

　　2、1min 工頻耐受電壓 (有效值) kV: 50

　　3、工頻電弧電流 (有效值) kA: 12.5

　　4、穿刺部位涂有獨特的防水絕緣膏

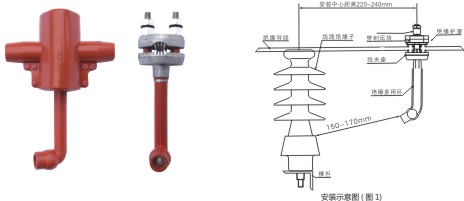

　　安裝說明

　　本產品安裝在線路絕緣子的負荷側。

　　穿刺式夾線方式：

　　1、鋁合金力矩螺母的緊固方法：將絕緣導線平行卡進線夾槽內，先用手擰緊力矩螺母，再用套筒扳手交替均勻擰緊至力矩螺母頂端脫落為止，再把絕緣護套裝配在夾線金具上即可。

　　2、普通螺母的緊固定方法：根據導線截面及天氣溫度設定扭力扳手扭力值：20-35NM，用扭力扳手交替、對稱擰緊2個壓螺母，待扳手擰到已設定的扭力扳手扭力值時即可，然后擰緊備緊螺母，以防止壓螺母松動，再把絕緣護套裝配在夾線金具上即可。

　　非穿刺式夾線方式：

　　將絕緣導線剝開一段約65-80mm纏繞上鋁包帶嵌入夾線金具上，用扳手把壓緊螺母擰緊帶動壓塊座壓緊導線即可，再把絕緣護套裝配在夾線金具上即可。

　　規格及技術參數
