懸垂線夾常有的定型產品，現在保留了U型螺栓式樣(通常叫船型線夾)，它是由掛架U型螺栓，可鍛鑄鐵制造的線夾船體、壓板組成。另一種就是預絞式懸垂線夾。懸垂線夾用于將導線固定在直線桿塔的絕緣子串上，或?qū)⒈芾拙€懸掛在直線桿塔上，亦可用于換位桿塔上支持換位導線以及耐張轉角桿塔跳線的固定。

　　懸垂線夾基本介紹：

　　現在國內應用很廣泛，其特點安裝方便快捷下面介紹下：

　　(1)老式船型線夾這種線夾導線，避雷線都能用。它能承受垂直檔距內導線的安裝載荷，并且在線路正常運行或則斷線時不允許線夾滑動或脫離絕緣子串，使用這中線夾的桿塔的承載壓力大。

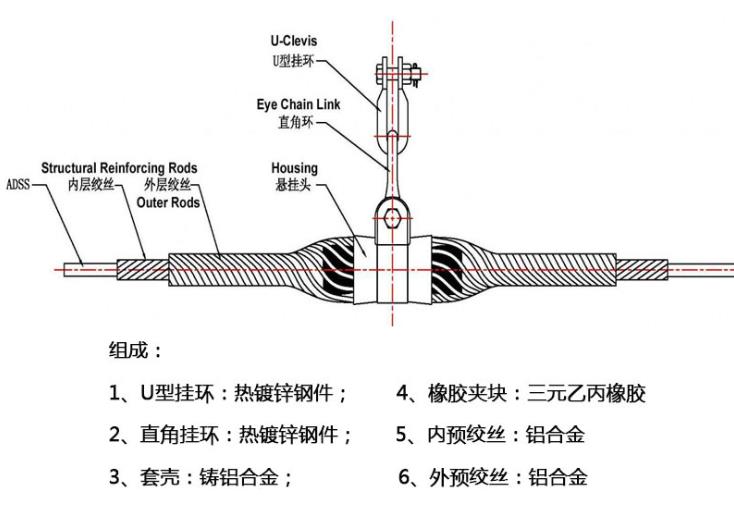

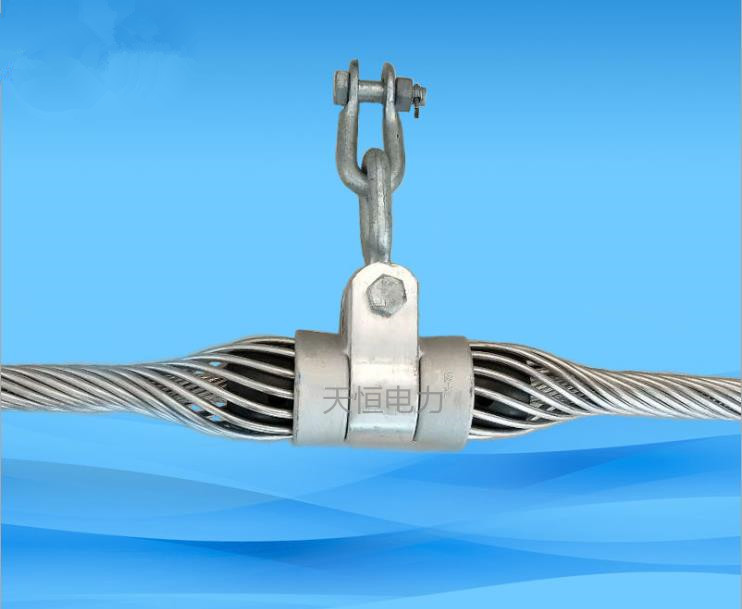

　　(2)預絞式懸垂線夾功能及其用途：用于ADSS光纜，OPGW光纜，各種導線等在直線桿塔的連接，內外層螺旋預絞絲的組合能很好的保護光纜，無集中應力，避免產生彎曲應力，對光纜起到保護和輔助減振的作用。整套懸垂線夾包括：內外層預絞絲、懸掛頭和配套連接金具。線夾握力大于光纜額定抗拉強度的10%-20%，安裝方便。

　　懸垂線夾包括掛架，U形螺絲和船體。

　　關于*大偏轉角，懸垂線夾是有一定限度的。當船體轉到某一角度時候，U形螺絲將被掛架擋住。*大偏轉角也是安全運行條件。*大偏轉角與桿塔懸掛點兩側導線或者地線的懸垂角有關外，還與導線與地線的直徑(導線外徑應包括纏鋁包帶厚度或護線條直徑)有關，直徑越大U形螺絲越往上移，則*大偏轉角越小。若大于*大偏轉角則要采取措施，如改雙線夾，調整塔高，或特殊設計新型線夾等。

　　懸垂線夾訂貨須知：

　　金具的訂貨除按設計部門提供的金具型號、數量外，由于光纜金具與光纜技術參數配合要求

　　嚴格，也就是說兩者要有很好的相容性，否則可能導致工程失敗。通常金具與纜應作配合性

　　試驗后，才會有較高的可靠性。

　　一般金具訂貨時應提供如下技術參數：

　　1)光纜外徑(±0.2-0.3) mm

　　2)光纜破斷強度(UTS) KN

　　3)光纜*大允許張力 KN

　　4)光纜每日運行張力 KN

　　5)光纜抗側壓強度 N/10cm

　　6) 運行檔距 M

　　7) 光纜*外層絞絲的絞向 左/右

　　8)短路電流容量 i2t/ka2s

　　9) 計算橫截面積 mm2
