懸垂線夾常有的定型產品，現在保留了U型螺栓式樣(通常叫船型線夾)，它是由掛架U型螺栓，可鍛鑄鐵制造的線夾船體、壓板組成。另一種就是預絞式懸垂線夾。懸垂線夾用于將導線固定在直線桿塔的絕緣子串上，或?qū)⒈芾拙€懸掛在直線桿塔上，亦可用于換位桿塔上支持換位導線以及耐張轉角桿塔跳線的固定。

　　懸垂線夾基本介紹：

　　現在國內應用很廣泛，其特點安裝方便快捷下面介紹下：

　　(1)老式船型線夾這種線夾導線，避雷線都能用。它能承受垂直檔距內導線的安裝載荷，并且在線路正常運行或則斷線時不允許線夾滑動或脫離絕緣子串，使用這中線夾的桿塔的承載壓力大。

　　(2)預絞式懸垂線夾功能及其用途：用于ADSS光纜，OPGW光纜，各種導線等在直線桿塔的連接，內外層螺旋預絞絲的組合能很好的保護光纜，無集中應力，避免產生彎曲應力，對光纜起到保護和輔助減振的作用。整套懸垂線夾包括：內外層預絞絲、懸掛頭和配套連接金具。線夾握力大于光纜額定抗拉強度的10%-20%，安裝方便。

　　懸垂線夾包括掛架，U形螺絲和船體。

　　關于*大偏轉角，懸垂線夾是有一定限度的。當船體轉到某一角度時候，U形螺絲將被掛架擋住。*大偏轉角也是安全運行條件。*大偏轉角與桿塔懸掛點兩側導線或者地線的懸垂角有關外，還與導線與地線的直徑(導線外徑應包括纏鋁包帶厚度或護線條直徑)有關，直徑越大U形螺絲越往上移，則*大偏轉角越小。若大于*大偏轉角則要采取措施，如改雙線夾，調整塔高，或特殊設計新型線夾等。

　　懸垂線夾分類：

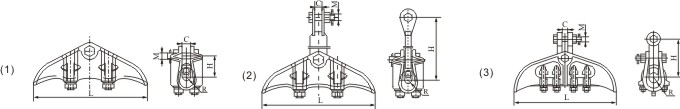

　　按回轉軸劃分1、中心回轉式 2、下垂式 3、上扛式

懸垂線夾技術參數
