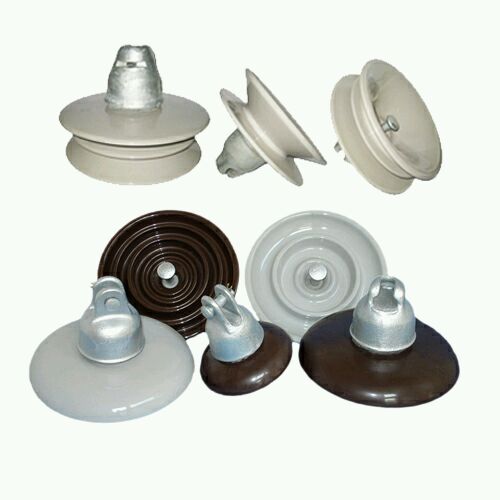

現階段的懸式絕緣子，通常全是指盤形懸式絕緣子，球形或是槽型就是指絕緣子中間，及其絕緣子與金具的接口方式。懸式絕緣子槽型與球型有哪些區別？下面由天恒電力幫大家介紹一下。

　　球型連接的，絕緣子鋼腳是一個球頭，鐵帽處是一個內部為碗狀的球窩，連接時，只需要將一片絕緣子的球頭放進另一片絕緣子的球窩，就可以完成連接，但為了防止球頭滑出，需要用特制的彈簧銷鎖緊。球型連接有連接強度大，絕緣子可以任意轉動，絕緣子串可撓性好(也就是絕緣子串容易彎曲一些，這對于大荷載的長絕緣子串十分重要)等優點，因此在35kV以上線路的絕緣子串(一般是3片以上)中得到了廣泛應用。但球型連接所需的金具結構復雜，除了特殊形狀的專用彈簧銷之外，與橫擔以及耐張線夾的連接要使用直角掛板、球頭掛環、碗頭掛板等專用特殊形狀金具。

　　槽型連接的，絕緣子鋼腳是一個中間有孔的片狀構造，鐵帽處是中間開槽然后槽兩邊有孔的結構，連接時，將一片絕緣子鋼腳插入另一片絕緣子的槽中，孔對齊，插入銷子，銷子端再用開口銷鎖緊防止滑出，即完成連接，連接結構很像自行車鏈條鏈節之間的連接方式。這種連接方式絕緣子顯然是不能隨意轉動的，絕緣子串也只在一定方向上可以彎曲，因此一般只適合10kV以下線路的耐張桿，這種耐張桿的絕緣子串一般只有兩片。但槽型連接所需的金具結構簡單，連接橫擔和耐張線夾只需要簡單金具，例如連接橫擔只需要U型掛環，連接耐張線夾只需要開孔片狀結構的簡單金具，某些情況下連接耐張線夾甚至可以不需要額外金具。

　　槽型連接懸式絕緣子比較適合10kV以下輕荷載場合，因此小截面積(線徑較細)的導線較為適合，在某些使用小截面積導線的情況下，甚至可以不用耐張線夾，用一片槽型連接懸式絕緣子，在絕緣子鋼腳處連接兩片曲拉板(連板)，通過曲拉板連接一個高壓蝶式絕緣子(茶臺瓷瓶)，組成懸式絕緣子—茶臺瓷瓶的組合，即可將導線直接綁扎在茶臺瓷瓶上，簡單方便，而球型連接懸式絕緣子連接茶臺瓷瓶就麻煩多了，必須使用碗頭掛板(球頭掛板)，否則曲拉板(連板)根本沒法連接到絕緣子鋼腳上。
