復合絕緣子的發展

　　復合絕緣子國際上始于20世紀50年代，至今已有四十余年的歷史。硅橡膠復合絕緣子世界上大約在1967年開始投入生產。我國硅橡膠絕緣子世界上大約在1967年開始投入生產。我國硅橡膠絕緣子身纏運行一游十余年的歷史，在電力系統中有成千上萬的國產高壓復合絕緣子正在運行當中，隨著我國特高壓輸電項目的 實施，西電東送工程進一步展開，高壓復合絕緣子的需求量將大幅增加。

　　復合橫擔絕緣子產品特性

　　防污特性：剛出廠的復合絕緣子憎水性通常為HC1～2級，瓷、玻璃絕緣子相應為HC5級，復合絕緣子具有良好的防污特性是因?yàn)槠溆辛己玫脑魉?。?duì)于運行中的復合絕緣子 ，若憎水性未降至瓷、玻璃絕緣子水平仍可稱其為防污型絕緣子;若憎水性在運行若干年后下降了，則不應稱為防污型絕緣子。

　　復合絕緣子傘裙形狀的合理性不及瓷和玻璃絕緣子。小傘徑和小傘間距的傘裙形狀易使相鄰傘裙間局部爬電距離被空氣放電短路和發生傘裙間飛弧短接，使其有效爬電距離減少。尤其是在運行若干年其憎水性完全或部分喪失后，這種現象更易發生，無疑使其防污特性變差。

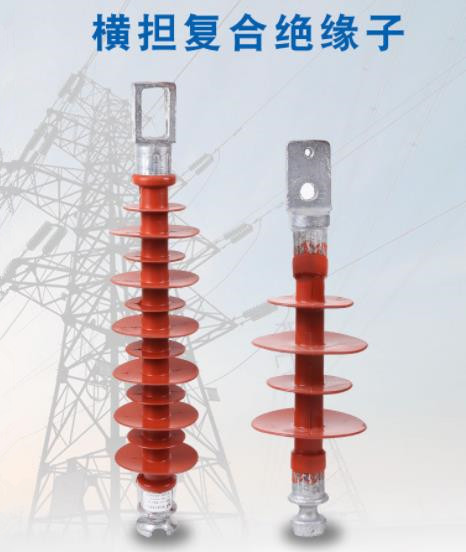

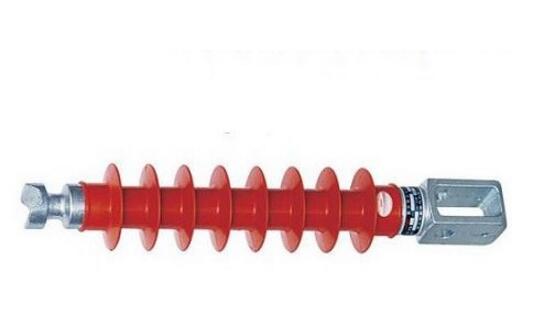

　　FS-10/5復合橫擔絕緣子產品概述：

　　絕緣子是中高壓輸配電系統使用廣泛的基礎元件，用于對帶電部分進行絕緣和支持。復合絕緣子，是采用環氧引撥棒支持、硅橡膠傘裙外絕緣的高分子復合材料絕緣子。該產品與傳統的陶瓷、玻璃類絕緣相比，具有重量輕(僅為同樣用途傳統絕緣子的1/4到1/8)、強度高(引撥棒抗拉強度和彎曲強度均為高強瓷的10倍以上)、耐污穢少清掃(硅橡膠具有獨特的強憎水性)的顯著優點，同時克服了常規高分子材料的老化壽命問題，可安全使用數十年之久。是電力系統tg使用的全新一代產品。

　　FS-10/5復合橫擔絕緣子產品結構

　　FS-10/2.5、5復合橫擔絕緣子復合絕緣子是由絕緣芯棒、硅棒膠傘套以及兩端的連接金具三個部分組成。

　　復合橫擔絕緣子絕緣芯棒是環氧樹脂玻璃纖維引拔棒的簡稱，它是復合絕緣子的骨架，起著支撐傘套、內絕緣、聯接兩端金具，以及承受機械負荷等多重作用，具有很高的抗張強度，一般可達600Mpa以上，是普通鋼材的2倍，瓷材料的5～8倍，并具有良好的介電性能和耐化學侵蝕性，還有良好的抗彎曲疲勞，抗蠕變和抗沖擊性。

　　硅橡膠傘套主要起著保護芯棒，遮擋雨雪，增大爬電距離和產品外絕緣的作用，是以高分子聚合物硅橡膠為基體，輔以阻燃劑，抗老化劑，偶聯劑等填料經高溫高壓硫化而成，具有良好的憎水性和遷移性，以及良好的耐腐蝕，耐老化，電絕緣等性能。

　　并且具有很高的污閃電壓和耐碎性能，電壓分布均勻，與瓷相比其在同等條件下閃絡電壓是瓷的2倍以上。

　　x進的生產設備和制造工藝，齊全的檢測設備及檢測手段，保證了產品的各項技術指標均達到相關的國內和國際標準，成為高電壓輸變電線路的新一代絕緣子。

　　FS-10/5復合橫擔絕緣子產品性能

　　FS-10/2.5、5復合橫擔絕緣子電氣性能優越,機械強度高,內部承載的環氧玻璃纖維引拔棒抗張抗彎度比普通剛才高2倍,是高強度瓷材料的8-10倍,有效提高了安全運行的可靠性。耐污性能好,抗污閃能力強,其濕耐受電壓和污穢耐電壓為相同爬距瓷絕緣子的2-2.5倍,且不需清掃,能在重污穢地區安全運行，體積小,重量輕(僅為同電壓等級瓷絕緣子的1/6-1/19),結構輕巧,便于運輸和安裝。硅橡膠傘裙具有良好的憎水性能,其整體結構保證了內絕緣不受潮,不需進行預防性絕緣檢測試驗,不需清掃,減少了日常維護工作量。密封性能好,耐電蝕能力強,傘裙材料耐漏電起痕達TMA4.5級水平,具有良好的耐老化,耐腐蝕,耐底溫性能,可適用于-40oC - +50oC地區，具有很強的抗沖擊性和防震性能,其良好的防脆性和抗蠕變性,不易破碎,抗彎曲,抗扭強度高,可承受內部壓強,防暴力強,可于瓷,玻璃絕緣子互換使用.

　　復合絕緣子系列產品,其機械性能和電氣性能均優于瓷絕緣子,運行安全裕度大,是電力線路用的更新產品。

　　FS-10/5復合橫擔絕緣子用途及執行標準：

　　本產品使用于交流220kV及以下發電、輸電、配電系統，用于對帶電部分進行絕緣和支持。本產品型號按JB/T9683-1999《絕緣子產品型號編制方法》的規定進行編制，配置參數執行JB/T5992-1991《高壓線路用有機復合絕緣子技術條件》和JB/T8737-1998《高壓線路用復合絕緣子使用導則》標準。對以上標準中未明確定義的重要參數及配置方式，按GB311.1-1997《高壓輸變電設備的絕緣配合》和GB/T5582-1993《高壓電力設備外絕緣污穢等級》的要求修正執行。

　　FS-10/5復合橫擔絕緣子使用條件

　　環境溫度：-40℃～+40℃

　　海拔高度不超過1500米

　　交流電源頻率不超過100Hz

　　***大風速不超過35m/s

　　地震強度在八級以下地區

　　公司其它復合型絕緣子

　　FXBW-----棒型懸式復合絕緣子

　　FPQ-----復合針式絕緣子

　　FZSW-----復合支柱絕緣子

　　FS-----復合橫擔絕緣子

　　FCGW-----復合干式穿墻套管

　　FQB-----電氣化鐵道用腕臂復合絕緣子

　　FQX-----電氣化鐵道用懸式復合絕緣子

　　FQJ-----電氣化道用車頂復合絕緣子

　　安裝注意事項

　　l 絕緣子運輸及安裝中應輕拿輕放，避免與各類雜件(導線、線板、工具等)及堅硬物碰撞、摩擦。

　　l 復合絕緣子起吊時，繩結要打在部件(金具)上，嚴禁打在傘裙或護套上，繩子必須碰及傘裙及護套部分時，應在接觸部分用軟布包裹。

　　l 本絕緣子傘裙材料配方考慮了驅鼠性能，為了慎重，在存放場仍有防鼠措施，如有傘裙破碎、缺損，應作廢處理。

　　復合橫擔絕緣子技術參數表

　　訂貨須知：

　　1、汽車

　　2、托運

　　注;一般不建議使用kd，時間長比較慢，除非有特殊交代

　　如用戶需要不同的端頭金具、安裝尺寸請另注明。
