在我們的生活中，你會看到不同高度的鐵塔。你對為什么鐵塔建在不同的高度有任何疑問嗎?

　　首先，讓我們談?wù)勢旊娝母拍?。輸電線路由輸電塔一個接一個地支撐。對于高電壓等級，使用“塔”。對于低電壓等級，“木桿”或“水泥桿”通常用于比如的住宅區。它們統稱為“塔”。高壓線路需要有更大的安全距離，所以只有鐵塔能承受幾十噸的線路。電線桿不能承受如此高的電壓，也沒有如此大的支撐力。因此，電線桿的電壓較低。

　　問題來了：我們?nèi)绾文芤谎劭吹絺鬏斁€的電壓?

　　秘密是“三只眼”:塔的高度、絕緣子串的長度和導體分裂的數量。

　　*種方法：看高度。當然，電壓水平越高，到地面的距離就越大!

　　100萬伏特高壓輸電線路

　　在建筑物、樹木、鐵路、河流、交通困難地區、山坡、巖石等條件下。不考慮，根據《架空輸電線路設計規范》的要求，電壓等級為1000千伏的輸電線路應距地面約25米。請記住，這是距離地面或物體*近的距離。因此，一旦輸電線路與地面之間的距離超過25米，就必須是高地上的超高壓線路。

　　這是一條750千伏的線路。雖然這種電壓等級的輸電線路只出現在西北地區，但也應該知道離地面的*小距離應該是20米。

　　這是一條500千伏的輸電線路。500千伏輸電線路相當普遍。你必須看得清楚。記住，目視檢查超過15米。

　　110千伏輸電線路

　　事實上，330千伏、220千伏和110千伏輸電線路與地面的距離相對較小，在6至8米之間。肉眼不太好。但是別擔心，我們可以通過第二種方法(絕緣體的數量)來判斷。

　　一般來說，架空線應該考慮導體的垂度和絕緣體的長度，因此到地面的實際距離應該更大。一般來說，110千伏、220千伏和330千伏離地10米以上，500千伏離地20米以上，750千伏離地25米以上，1000千伏離地35米以上。

　　第二種方法：看看絕緣體的數量。

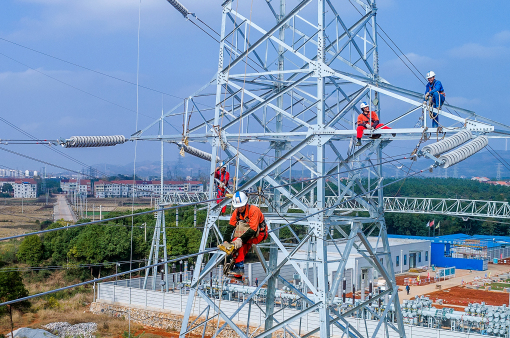

　　什么是絕緣體?絕緣子是一種特殊的絕緣控制，以增加爬電距離。下圖顯示了各種絕緣體。

　　在架空輸電線路規范中，有一個計算絕緣子數量的公式，即

　　n=/Ls

　　其中n是絕緣件的數量;是爬電比距離;是系統的標稱電壓;Ls是單個絕緣體的有效爬電距離。

　　這條輸電線路有60多個絕緣子，電壓等級顯然是1000千伏。

　　一般來說，750千伏輸電線路有35個以上的絕緣體。這是一條500千伏的輸電線路，大約有30個絕緣體。

　　330千伏輸電線路的絕緣子數量約為20個。

　　220千伏輸電線路的絕緣子數量為12-14個。

　　對于110千伏輸電線路，絕緣子的數量約為7-9個。

　　目前，重要的是要記住，如果你在高海拔和嚴重污染的地區，絕緣體的數量將會增加。

　　第三種方法是通過導體分裂的數量來判斷傳輸線的電壓電平。

　　分裂次數?你可以看看下圖。對于三相中的每一相導體，它被分成幾股。例如，下面的線被分成8股，稱為8分裂。(將相導線分成8股，就是擴大導線的“等效直徑”，形成一個近似的圓。這些線形成導體)。

　　一般來說，1000千伏輸電線路使用8根分裂導線，即一相8根導線。

　　750千伏輸電線路采用6根分裂導線，一相由6根導線組成。

　　500千伏輸電線路使用4根分裂導線，一相由4根導線組成。

　　220千伏輸電線路，配有2根分裂導線。110千伏，通常只用一根電線。
