今天給大家簡單的介紹一下架空輸電線路用盤型懸式絕緣子。

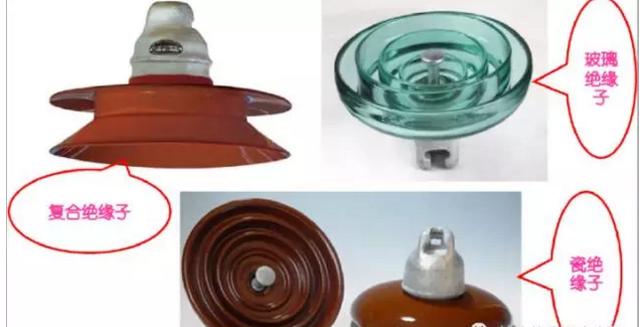

通常我們在工程設計中絕緣子材質有瓷質、玻璃、復合材料等。

絕緣子形狀分：盤型、棒形。

工程設計中我們要對絕緣子進行選型，經常會遇到很多絕緣子型號，對于絕緣子型號所代表的含義有不清楚，不知從何下手。今天就簡單的介紹一下。

絕緣子強度等級

交流輸電線路使用的盤型懸式瓷(玻璃)絕緣子強度有：70、80、100、120、160、210、240、300、400、420、530、550kN共12個等級。

在國網系統內采用70、120、160、210、300、420、550kN共7個等級。

說明：國網通用串型里面的100kN是棒形絕緣子，所以在工程設計時需要盤型懸式絕緣子強度等級為100kN時需要提供采標技術條件書。

直流輸電線路使用的盤型懸式瓷(玻璃)絕緣子強度有：160、210、240、300、400、420、530、550kN共8個等級。

在國網系統內采用160、210、300、420、550kN共5個等級。

絕緣子型號

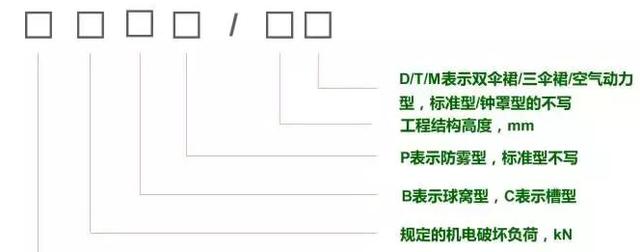

1.U120BP/146D是什么含義呢？

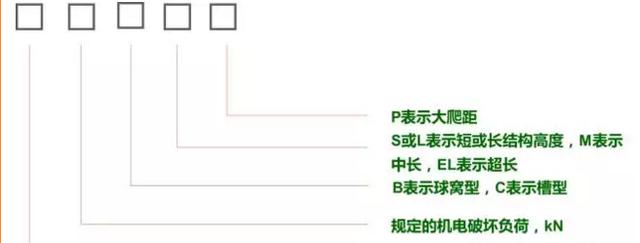

2.U160BSP是什么含義呢？

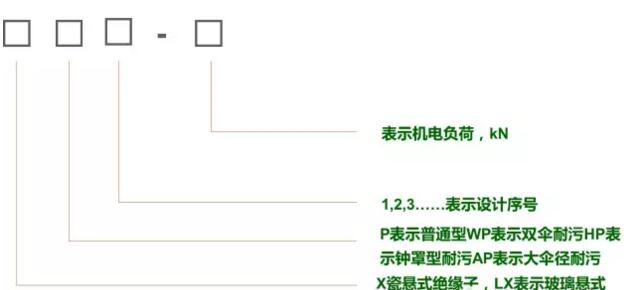

3.XWP3-160是什么含義呢？

絕緣子不同結構形式的作用

盤型懸式瓷絕緣子主要用于高壓架空輸配電線路中絕緣支撐導線。普通盤型懸式瓷絕緣子包括標準型和大爬距絕緣子，這些絕緣子主要適用于清潔區和輕污穢區。耐污盤形懸式絕緣子與普通盤型懸式瓷絕緣子具有相同的機電強度等級和連接結構。雙傘型、三傘型盤徑大、爬距大，自潔性能好，耐污能力強，特別適用于西北地區干旱、雨少、風沙大等氣候。

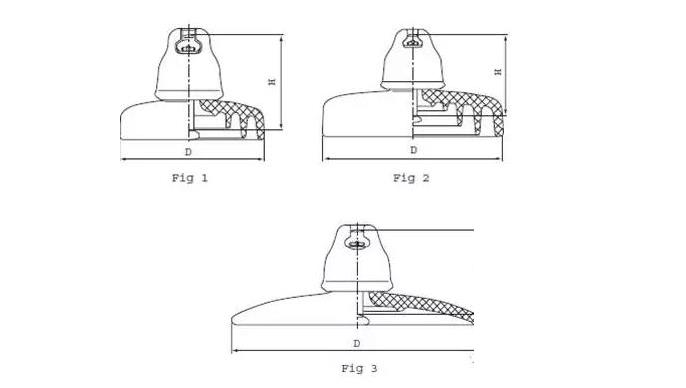

鐘罩型懸式瓷絕緣子(圖1、2)盤徑大、爬距大，濕閃性能好，適合于沿海地區和多雨地帶；草帽型懸式瓷絕緣子（圖3）屬于流線型結構，積污率低，自潔性能好，在絕緣子串中可起到特殊的保護作用。

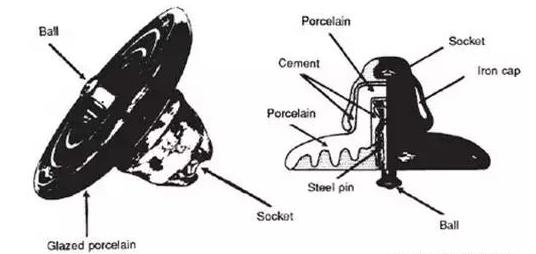

盤型懸式絕緣子結構如下：

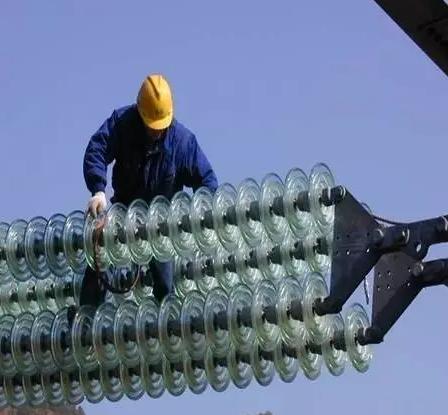

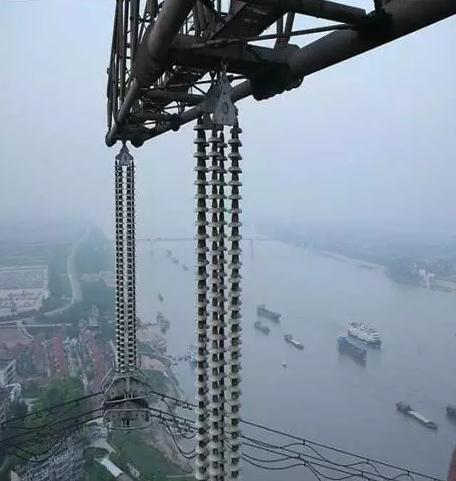

絕緣子串圖片
