1、概述

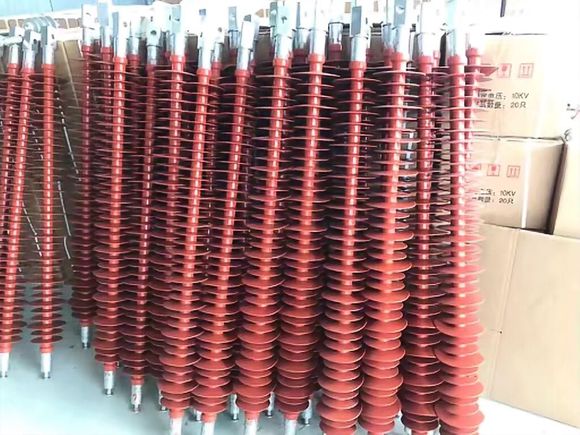

　　支柱復合絕緣子由玻璃纖維環氧樹脂引拔棒，硅橡膠傘裙，金具三部分組成。

　　復合支柱絕緣子抗彎曲性能好，防污能力強，抗沖擊能力強，防震和防脆斷性能好，體積小，重量輕，安裝方便，可免維護，不需人工清掃，與瓷具有可互換性。

　　2、作用及特點

　　復合絕緣子采用了特種鋼材制造的金具，金具端頭采用迷宮式設計原理，多層保護，密封性能好，解決了絕緣子*關鍵的問題----界面電氣擊穿。金具與芯棒的聯接采用國際上先進的電腦控制同軸恒壓壓接工藝，并配有全自動聲發射探傷檢測系統，保證了金具與芯棒的聯接的可靠性與穩定性。芯棒采用ERC高溫耐酸棒，芯棒與硅橡膠界面涂有特種偶聯劑。傘套采用了高溫高壓下一次性整體成型工藝，配合電腦監控的二段硫化工藝，延長了產品的使用壽命。

　　復合支柱絕緣子能有效地利用狹窄的走廊開壓送電，適用于城網技術改造，能降低桿塔高度，可節約大量的人力、物力和財力，由于其彎曲強度高，可防止瓷橫擔容易出現的級連斷裂事故，是瓷橫擔所無法替代的產品;體積小，重量輕，防震、抗沖擊能力強、不需人工清掃，為安全運行提供保障。 本品采用整體棒型設計，結構緊湊，質量高、重量是同等級瓷和玻璃絕緣子的1/10，運輸安裝極為方便。

　　適用于污穢地區，高機械拉伸負荷，大跨距和緊湊型線路。污閃電壓比同等級瓷和玻璃絕緣子提高30%-50%。在-60度--+200度環境溫度下性能穩定;采用的不可擊穿型設計，運行中無需測零值。電氣性能優越，機械強度高，內部承載的環氧玻璃引拔棒抗張抗彎強度比普通鋼材高2倍，是高強度瓷材料的8~10倍，有效提高了安全運行的可靠性。

　　耐污性能好，抗污性能好，抗污閃強力強，其濕耐受電壓和污穢耐受電壓為相同爬距瓷絕緣子的2~2.5倍。且不需清掃，能在重污穢的去安全運行。

　　體積小、重量輕(僅為同電壓等級瓷絕緣子的1/6~1/9).結構輕巧，便于運輸和安裝。

　　3、特性

　　復合支柱絕緣子不同類型有不同的作用，結構高度和爬電距離也各不相同，復合支柱絕緣子主要用于變電站，具有良好的憎水性、抗老化性、耐漏電起痕性和耐電蝕損性，具有很高的抗張強度和抗彎強度，其機械強度高，抗沖擊性能、防震和防脆斷性能好，重量輕、安裝維護方便，其上下端部的安裝尺寸與相應的瓷支柱絕緣子的安裝尺寸相同，可以互換使用。

　　4、機械強度等級

　　機械強度等級是按額定彎曲負荷(SCL)確定的。額定彎曲負荷如下：

　　1) 戶內棒形支柱絕緣子：2，4，8，16，25kN。

　　2) 戶外棒形支柱絕緣子：2，4，6，8，10，12.5，16，20，25，31.5，40kN。

　　5、技術標準

　　GB/T 8287.1-2008 《標稱電壓高于1000V系統用戶內和戶外支柱絕緣子 第1部分：瓷或玻璃絕緣子的試驗》

　　GB/T 8287.2-2008 《標稱電壓高于1000V系統用戶內和戶外支柱絕緣子 第2部分：尺寸與特性》

　　GB/T 25096-2010 《交流電壓高于1000V變電站用支柱復合絕緣子 定義、試驗方法及接收準則》

　　DL/T 1048-2007 《標稱電壓高于1000V的交流用棒形支柱復合絕緣子-定義、試驗方法及驗收規則》

　　6、安裝注意事項

　　(1)絕緣子應輕拿、輕放避免與鐵件、工具等尖硬物摩摖碰撞。

　　(2)產品起吊時,繩結要打在端部附件上,嚴禁打在傘群或護套上,繩子必須碰及傘群與護套部分時,應在接觸部分用軟布包裹。

　　(3)嚴禁腳踩絕緣子傘群。

　　(4)不得將復合絕緣子當做放線的輔助工具,以免使其受到?jīng)_擊力或彎曲而損傷絕緣子。

　　(5)安裝均壓環時,應注意調整均壓環與軸線垂直安裝,對于開口型均壓環,應注意兩端開口方向一致,有利于放電和保護傘群。
