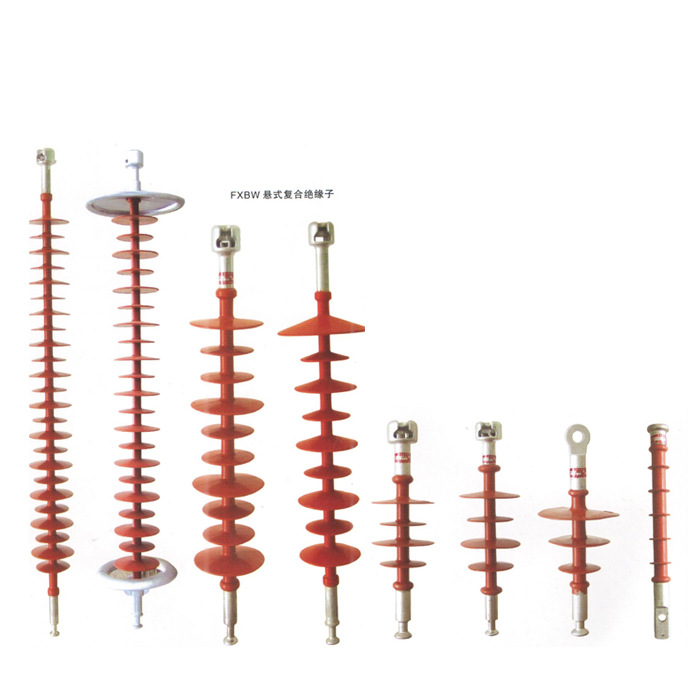

合成絕緣子結構

　　合成絕緣子也稱為有機復合絕緣子、橡膠絕緣子或非瓷絕緣子，它是由有機合成材料組成復合結構絕緣子，主要有芯棒、金具、傘裙護套和粘接層組成。

　　1.金具是合成絕緣子的機械負荷的傳遞部件，它和芯棒組裝在一起構成合成絕緣子的連接件。結構的好壞影響到芯棒強度的發揮和絕緣子的機械性質。

　　2.傘裙護套是合成絕緣子的外絕緣部分，其作用是使合成絕緣子具有足夠高的抗?jié)耖W和污閃的外絕緣性能，保護芯棒免受大氣侵蝕。

　　3.芯棒是合成絕緣子機械負荷的承載部件，同時又是內絕緣的主要部件。

　　4.粘接層一部分是用粘合膠完成護套與芯棒之間的連接;另一部分是用灌封膠來完成傘裙之間的連接。粘接質量的好壞直接關系到內絕緣的水平。

　　合成絕緣子的優越性

　　1.機械性能優越：心棒由環氧玻璃纖維制成，其擴張強度為普通鋼1.5倍，是高強瓷3～4倍，軸向拉力特別強，并具有較強吸振能力，抗震阻尼性能很高，為瓷絕緣子1/7～1/10。

　　2.抗污閃性能好：合成絕緣子具有憎水性，下雨時合成絕緣子傘形波紋表面不會沾濕形成水膜，呈水珠狀滴落，不易構成導電通道，其污閃電壓較高，為同電壓等級瓷絕緣子3倍。

　　3.耐電蝕性優異：絕緣子表面漏電閃絡形成不可逆性劣變起痕現象，一般標準為不低于4.5級(即4.5kV)，而合成絕緣子為6～7級。

　　4.抗老化性能好：經十年實踐檢測表明，合成絕緣子除顏色略有變深并介電常數和介質損失角稍有增加外，對表面不沾濕性及耐電蝕起痕性均無變化，說明抗老化性能良好。

　　5.結構穩定性好：一般瓷懸式絕緣子是內膠裝配結構，電化腐蝕，運行中會產生低零值絕緣電阻，而合成絕緣子為外膠裝配結構，其內心為實心棒絕緣材料，不存劣化合擊穿，不會出現零值絕緣子。

　　6.線路運行效率高：合成絕緣子風雨自潔性好，又不產生零值絕緣子，故清掃檢查工作可改為每4～5年一次，縮短檢修、停電時間。

　　7.重量輕：含成絕緣子自身重量輕運輸、施工作業中，可大大減輕工作人員勞動強度。
