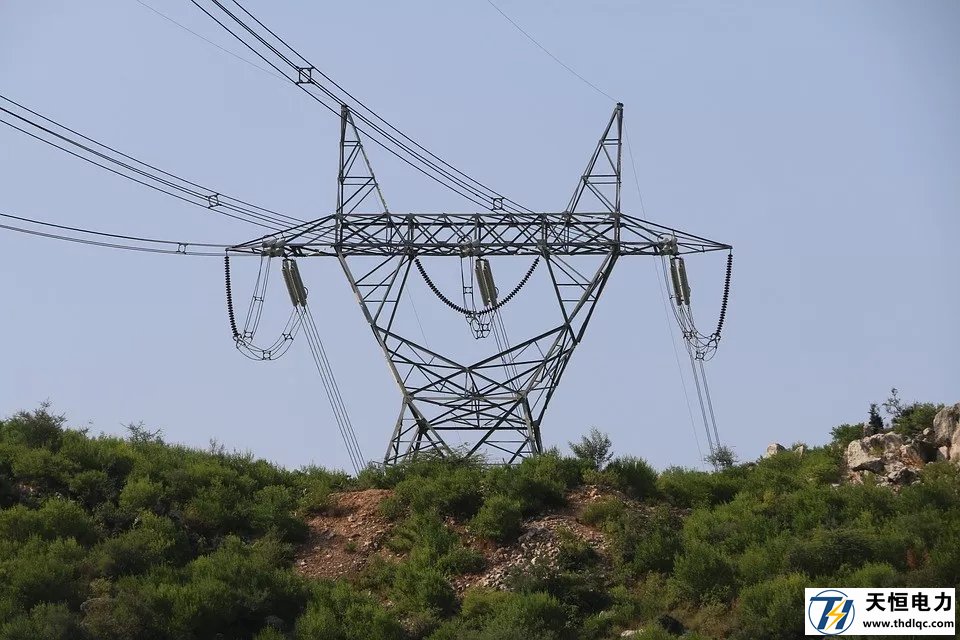

連接金具主要是用于各種情況的連接，它可將一串或數串絕緣子連接起來，也可將絕緣子串懸掛在桿塔橫擔上。其機械強度按標稱破壞載荷系列劃分為載荷等級， 載荷等級相同的連接金具具有廣泛的互換性。實際上連接金具在設計時為了簡化金具載荷等級，擴大金具的互換性，金具的機械強度不按導線拉力選定，而是按絕緣子的機電破壞載荷來確定，每一種型式或相同載荷的絕緣子與相同載荷等級的金具配套。

　　根據連接金具的使用條件和結構特點大致可分為以下系列：

　　1、環一鏈系列

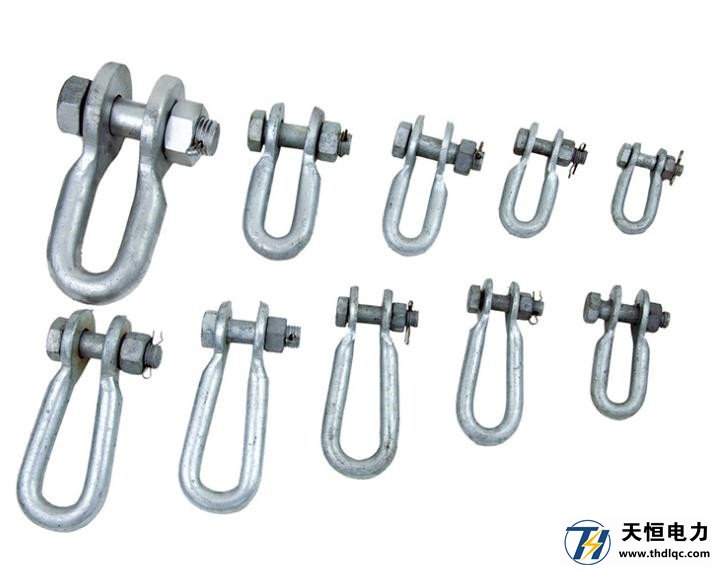

　　其結構簡單、受力條件好、轉動靈活、不受方向的限制，轉動角度比球窩型大得多。包括 U形掛環、直角環、延長環(又名平行環或橢圓環)及 U形螺絲等。

　　2、球一窩系列

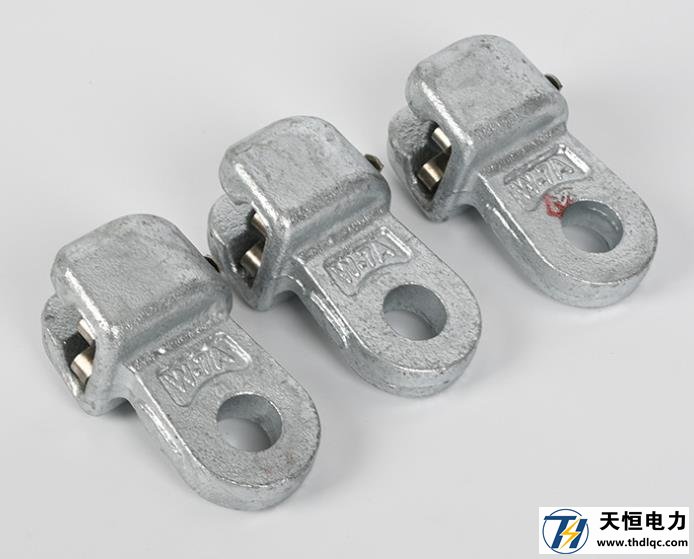

　　用于直接與絕緣子相連接包括各種球頭掛環、碗頭掛板等。其優點是沒有方向性，撓性大，可轉動，裝、卸均方便,有利于帶電作業。

　　3、板一板系列

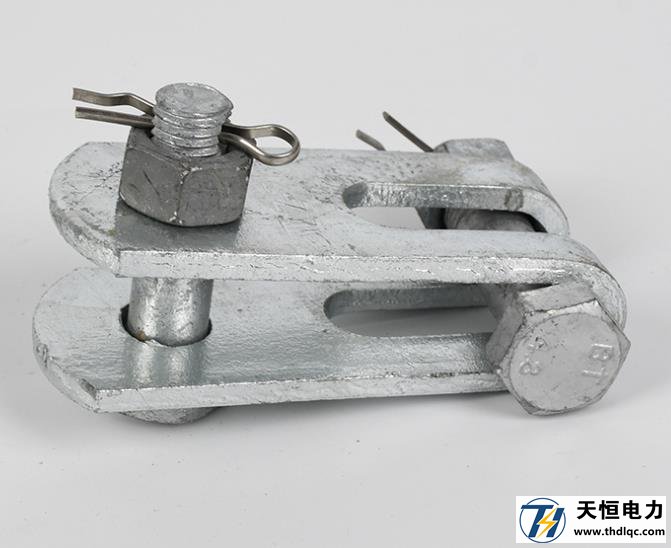

　　板一板系列連接金具主要包括平行掛板、直角掛板、 U 形掛板、聯板、牽引板、調整板、十字掛板、聯板支撐等。

　　在選用時連接金具時，載荷小于標稱載荷系列的應選擇相應載荷的，使用載荷大于標稱載荷系列的應選用大一號的。在實際的工程中，往往會出現使用載荷比標稱載荷僅多幾千牛，若選用大一號的會造成連接上不配套等許多問題，在這種情況下可以選用小一號的連接金具。 因金具設計破壞載荷較實際破壞載荷有一定余度無需重新設計。為保證荷載和便于互相匹配，標稱破壞荷載和相應的螺栓直徑及相應尺寸要滿足規范要求。
