一、產品簡介
隨著電力的線路改造絕緣化,傳統的設計,由于絕緣線路有先天不足的耐雷水平,難以承受直接雷或感應雷的作用,雷擊斷線已經成為電力面臨的又一個新的難題.目前國內外防止10KV架空絕緣導線雷擊斷線所采取的主要措施有:架設架空避雷線;安裝氧化鋅避雷器;在柱式絕緣子上安裝金屬箍環,負荷側裝防弧金具.但現有的技術存在以下缺點:投資成本較大,施工安裝復雜,需剝開絕緣層,導致線芯進水和腐蝕,瓷絕緣子傘裙因燃弧燒裂,受環網供電負荷側變化影響等.FEG型防雷支柱絕緣子是新型組合式結構的二合一防雷支柱絕緣子,其絕緣子有很好的絕緣性能和防污穢水平,可適用于10KV架空電力線路中絕緣和支持導線用,而且還具有防止10KV架空絕緣導線雷擊斷線的保護功能.本產品還具有穿刺通電功能,安裝施工極為方便可靠,不需剝開絕緣層可避免線芯進水和腐蝕,同時也極大減輕操作人員的勞動強度.由于把支柱絕緣子和防弧金具合二為一,不受環網供電負荷側(背離電源側)影響,更使線路簡潔美觀并極大地降低了造價.本產品性能可靠,投資少,收效大,為電力部門防止架空絕緣導線雷擊斷線提供了一條經濟有效的途徑.
二、結構特點

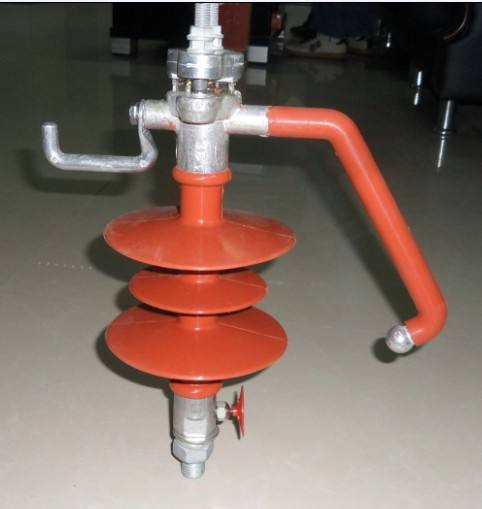

1. 本產品分穿刺式和非穿刺式(剝除絕緣層)二種,其主要由絕緣護罩、夾線鋁合金金具、復合絕緣子、引弧棒和下鋼腳等組成,見示圖1.
2. 引弧棒和夾線金具裝配連接成一體,當雷擊發生時,引弧棒和下鋼腳之間引起閃絡放電,形成短路通道,接續的工頻電弧移動到引弧棒和鋼腳之間燃燒,以保護導線免于燒傷.因引弧棒繞開傘裙并調至*佳放電間隙,放電效果更好并防止燒壞絕緣子傘裙.
3. FEG-12/5型具有穿刺式的刺齒構造,刺齒可拆卸,剝皮或不剝皮用途可選擇.刺齒采用比鋁強度更高電性能更好的銅材料,表面經過電(滲)鍍處理以防止銅鋁結合時氧化,這樣銅或鋁線路都可使用.穿刺式的不需剝除導線絕緣層,避免線芯進水和腐蝕,安裝施工極為方便,可極大地減輕操作工人的勞動強度.
4. 采用復合材料制作的絕緣子比PS-15等電瓷絕緣子的絕緣性能好,并且其爬電距離大,提高了絕緣子的防污穢水平,可滿足廣大用戶對絕緣子的防污穢要求.
5. 絕緣護罩采用有硅橡膠材料制成,具有良好的絕緣性能、抗老化性能和阻燃性能.
6. 已考慮到防止鳥類對架空導線造成短路危害的獨特結構.
7. 能耐受5次左右工頻大電流電弧的燒灼.
示圖 1
三、安裝方法
1. 防雷支柱絕緣子安裝在橫擔上,擰緊螺母即可,等同傳統的絕緣子安裝方法,把引弧棒朝向橫擔的外側; 垂直排列的,引弧棒朝向負載側即可;
2. 穿刺式的夾線方式為:根據導線截面及天氣溫度設定扭力扳手扭力值:24-30Nm,用扭力扳手交替、對稱擰緊2個壓力螺母.用肉眼檢查,基本上看不見刺齒根部即可.然后擰緊備緊螺母,防止壓力螺母松動.
3. 非穿刺式的夾線方式為:絕緣導線剝開一段約80mm嵌入絕緣子夾線金具上, 用扳手把壓緊螺母擰緊帶動壓塊座壓緊導線即可;
4. 絕緣護罩裝配在夾線金具的外部.
四、型號規格和性能參數表
型號規格 絕緣導線截面mm2 雷電全波沖擊耐受電壓(峰值)KV 1min工頻耐受電壓(有效值)KV 工頻電弧電流(有效值)KA 額定彎曲耐受負荷KN *小公稱爬電距離mm 備注
干 濕
FEG-12/5 70/240 75 42 30 12.5 5 360 穿刺式
FEG-12/5B 70/240 75 42 30 12.5 5 360 非穿刺式
