變電站所使用的支柱絕緣子作為導電體和接地體之間的絕緣和機械固定連接，如母線或隔離開關的支柱絕緣子等，分為陶瓷支柱絕緣子和復合支柱絕緣子兩種材質。陶瓷支柱絕緣子它由實心瓷柱和上、下金屬附件通過水泥膠裝組成。復合支柱絕緣子由玻璃纖維環氧樹脂引拔棒，硅橡膠傘裙，金具三部分組成。

　　支柱絕緣子會承受彎矩和扭矩作用，為了提高機械強度，有時也采用幾組支柱絕緣子井聯的方式。近年來我國研制出硅橡膠材料的支柱絕緣子。耐污閃能力又比瓷材料高得多，因此該絕緣子的電氣性能和機械性能都比電瓷電站支柱絕緣子好，具有廣泛的發展前景。

　　復合支柱絕緣子復合支柱絕緣子適用于污穢地區，高機械拉伸負荷，大跨距和緊湊型線路。能有效地利用狹窄的走廊開壓送電，適用于城網技術改造，能降低桿塔高度，可節約大量的人力、物力和財力，由于其彎曲強度高，可防止瓷橫擔容易出現的級連斷裂事故，是瓷橫擔所無法替代的產品;體積小，重量輕，防震、抗沖擊能力強、不需人工清掃，為安全運行提供保障。 本品采用整體棒型設計，結構緊湊，質量高、重量是同等級瓷和玻璃絕緣子的1/10，運輸安裝極為方便。

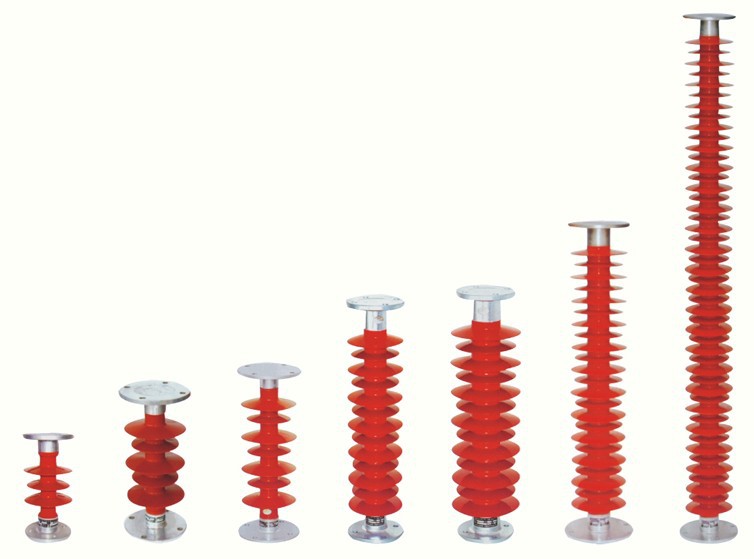

　　復合支柱絕緣子型號選型:FZSW系列型號有FZSW-10/4、FZSW-24/8、FZSW-35/6、FZSW-66/6、FZSW-66/8、FZSW-110/10、FZSW-220/10。采用了特種鋼材制造的金具，端頭采用迷宮式設計原理，多層保護，密封性能好，解決了絕緣子關鍵的“界面電氣擊穿”問題。金具與芯棒的聯接采用國際上先進的電腦控制同軸恒壓壓接工藝，并配有全自動聲發射探傷檢測系統，保證了金具與芯棒的聯接的可靠性與穩定性。

                                                35kv復合支柱絕緣子技術參數表
