1、復合絕緣子的結構

　　復合絕緣子由芯棒、傘裙護套和連接金具組成。其中芯棒材質為玻璃鋼，用來提供絕緣子的機械性能，護套通過粘接劑連接于芯棒表面，起到保護芯棒的作用，連接金具位于復合絕緣子兩端，起到將復合絕緣子與桿塔金具相連接的作用。

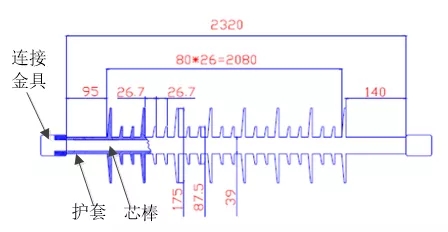

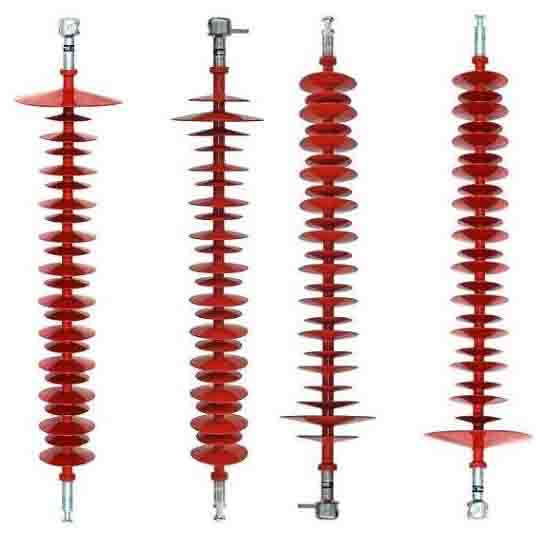

　　圖1 復合絕緣子整體結構

　　復合絕緣子端部連接方式可分為楔式、壓接式。楔式可分為外楔式與內楔式。

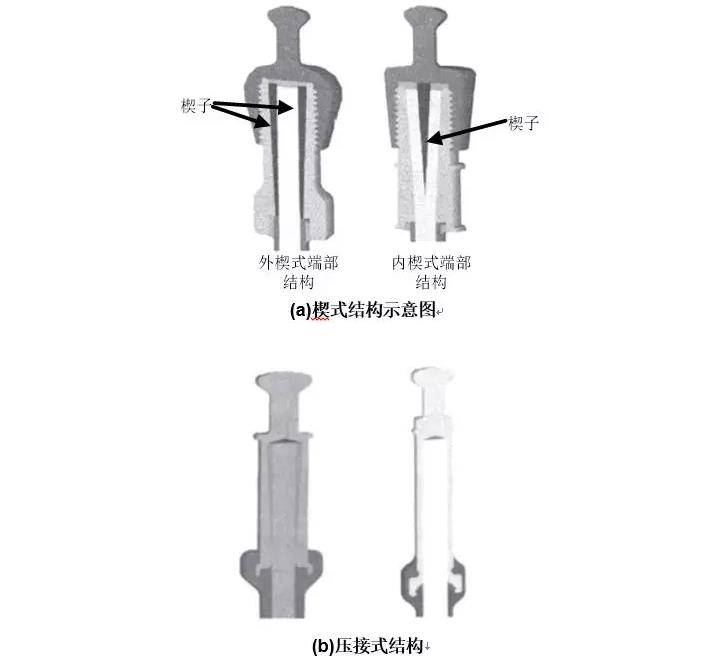

　　圖2 復合絕緣子端部結構

　　絕緣子傘裙與芯棒的生產工藝可分為擠包穿傘、整體注射式。擠包穿傘為將傘裙粘接到芯棒上，因此有芯棒-護套、護套-傘套兩個界面，整體注射式其傘裙與芯棒護套一體成型，僅有芯棒-護套界面。

　　2、復合絕緣子失效形式

　　復合絕緣子失效包括閃絡、機械強度下降、芯棒擊穿、脆斷、芯棒酥朽斷裂、外力破壞等。其中外力破壞與外部環境控制有關，其他則主要取決于絕緣子自身狀態，與老化密切相關。

　　當前復合絕緣子主要采用壓接式連接結構，該結構復合絕緣子幾乎不再產生機械性能下降導致絕緣子斷串的事件。在采用耐酸芯棒的情況下，復合絕緣子也幾乎不再產生脆斷。

　　因此目前與老化相關的復合絕緣子失效主要包括芯棒擊穿、酥朽斷裂。由于憎水性下降可能也會引發放電、造成芯棒的損傷，因此憎水性下降也認為是與老化相關的失效形式。

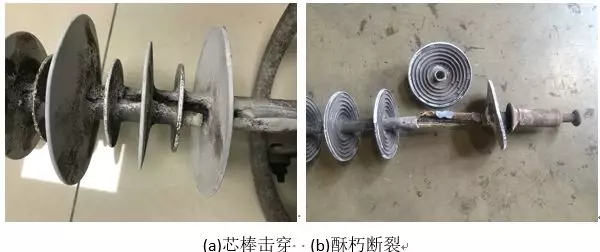

　　圖3 復合絕緣子主要失效形式

　　3、老化機理

　　3.1 物理老化

　　引起絕緣子物理老化的因素有紫外輻照以及應力疲勞、高溫。

　　強烈的紫外輻照下，硅橡膠表面平整度下降，并出現大量孔洞和顆粒，橡膠內部填充物有外露的趨勢，表面顆粒物為SiO2和Al2O3的混合物。硅橡膠在紫外老化過程中發生了較復雜的斷裂、氧化和交聯等化學反應。

　　應力疲勞主要與大風區工況對于，絕緣子傘群在長時間大風作用下根部出現疲勞，產生裂紋、擴展導致傘裙撕裂。

　　電弧放電會產生高溫，高溫會引起材料的熱裂解，使材料變硬、變脆、彈性變差，拉伸強度和撕裂強度降低。

　　3.2 化學老化

　　引起硅橡膠化學老化的因素有酸堿、臭氧以及氮氧化物等。

　　氮氧化物實際上也是轉化為硝酸，再與傘裙材料起反應。酸、堿會導致Si-O鍵的斷裂，Si-O為硅橡膠主鏈，斷裂對憎水性產生不利影響，并導致表面裂紋產生。

　　高壓線路運行時由于放電產生臭氧，臭氧能夠破壞硅橡膠主鏈Si-O-Si、側鏈Si-C、C-H，導致硅橡膠材料表面缺陷增多、憎水性喪失、材料性能下降。

　　3.3 電老化

　　電老化是運行絕緣子主要的老化形式，包括中電暈或電弧放電引發的老化。實際上電老化也伴隨著物理、化學老化。

　　電暈或電弧放電產生的帶電粒子的撞擊、活性粒子如臭氧的產生、本身的高溫均會導致硅橡膠分子鏈斷裂，并導致有機物含量的減少，導致傘裙機械、憎水性能下降。

　　當芯棒內部產生放電，將導致芯棒樹脂分解、芯棒碳化、玻璃纖維斷裂、護套開裂，*終導致芯棒機械性能下降、斷裂。

　　4、復合絕緣子老化表現形式

　　4.1 宏觀外觀

　　①傘裙顏色變化

　　老化后絕緣子顏色產生變化，灰黑色的絕緣子傘裙發白，紅色的絕緣子傘裙顏色會變淡(也可以說是發白)。

　?、趥闳沽鸭y、粉化

　　傘裙表面和根部存在開裂，破損現象，其原因?yàn)閭闳共牧系挠不⒋嗷?/span>

　　粉化時傘裙表面出現大量細微裂紋，表面出現一層粉化層。粉化的本質是硅橡膠主鏈斷裂。

　　圖4 粉化[復合絕緣子粉化傘裙的微觀結構與憎水性的關聯研究]

　?、坌景糇o(hù)套破損

　　護套出現受損、芯棒裸露。護套材料脆化、鳥啄等導致芯棒外露。

　　④放電痕跡

　　傘裙和護套發現燒蝕、蝕損、漏電起痕、樹枝狀放電痕跡。表面積污嚴重或者老化導致憎水性下降，將導致復合絕緣子表面產生放電痕跡。

　　4.2 傘裙材料性能

　　隨著運行時間的延長，棒形懸式復合絕緣子傘裙材料硬度增大，撕裂強度減小、拉斷伸長率減小。(由于棒形懸式復合絕緣子長期運行中在環境氣候和機械作用力等因素的影響下，硅橡膠分子鏈發生斷裂，斷裂后的自由基再相互作用產生交聯結構，從而使材料變硬、變脆。)

　　圖5 硬度和撕裂強度隨時間變化曲線[棒形懸式復合絕緣子老化性能的評估]

　　4.3 憎水性

　　隨著傘裙材料老化，表面憎水性將出現下降趨勢。根據絕緣子運行導則(《DL/T 1000.3 標稱電壓高于1000V架空線路用絕緣子使用導則第3部分：交流系統用棒形懸式復合絕緣子》)，憎水性等級下降到HC6級時，應予以退出運行。

　　4.4 芯棒性能

　　1)水?dāng)U散試驗泄露電流

　　芯棒發生老化時，護套與芯棒粘接性能下降，或者芯棒本體樹脂部分分解，將導致水?dāng)U散泄露電流的增加。

　　水?dāng)U散試驗可以帶護套，也可以不帶護套進行，兩者之差基本可以認為是粘接界面的泄露電流，粘接界面泄露電流的大小與粘接性能密切相關。

　　2)燃料滲透

　　芯棒老化時，芯棒-護套界面，或者傘套-護套界面(擠包穿傘工藝)可能出現粘接性能下降，從而導致無法通過滲透性試驗。

　　3)機械破壞負荷

　　對于早期的楔式連接復合絕緣子，隨著運行時間增長，其機械破壞負荷程下降趨勢，對于壓接式復合絕緣子，機械破壞負荷基本不隨運行時間增長而下降。

　　4.5 微觀指標

　　1)傅里葉紅外分析指標(Si-CH3官能團吸收峰面積)

　　老化后絕緣子硅橡膠主鏈斷裂，導致Si-CH3鍵數量減少，Si-CH3官能團吸收峰面積相應減少。

　　2)熱失重指標(有機物含量)

　　棒形懸式復合絕緣子材料中橡膠組分含量隨運行時間延長呈下降趨勢。

　　5、壽命

　　復合絕緣子的壽命需要考慮不同失效方式，而不同失效方式有不同的失效規律、影響因素，因此復合絕緣子的壽命極為復雜，目前尚無法得到適用范圍廣泛的壽命數值，較為適用的仍然是基于抽檢的壽命判定方法。

　　5.1 基于理化指標的壽命預測

　　就目前而言，復合絕緣子的傘裙硬度、硅橡膠有機物含量是與老化對應較為靈敏的指標。

　　以傘裙硬度為例，文獻[復合絕緣子運行性能及使用壽命評估方法的研究]以國內某一廠家的產品為例，硬度變化呈冪指數函數上升趨勢，上升冪指數約為0.09-0.11。若假定絕緣子老化嚴重并需退出運行的*低要求分別為硬度不大于80Shoer A、則在正常設計、正常制造、正常使用和維護下,可推算出A廠絕緣子的使用壽命為22年。
