10kV防雷絕緣子概述： 是*常見的電壓等級路線，因為10kV線路的絕緣水平廣泛較低，承受不住直擊雷或感應雷的效應，不但在雷直擊導線和塔頂時候閃絡起跳閘，并且在雷電擊中周邊的植物或建筑時，因感應電壓過高也會造成閃絡，絕緣層被擊穿，延續的工頻電弧在這里燃燒，在極短的時間內導線就會被燒斷?，F(xiàn)階段中國大陸各大、中大都市10KV架空線路選用絕緣輸電線作為架空配電線路的愈來甚多，合理地避免了裸導線難以解決的走廊和安全問題，與地底電纜對比具有投資省，建設快的優勢，但也產生了某些新的技術現象，列舉之一也是絕緣導線運作中的雷擊斷線，雷擊斷線已變成電力系統遭遇的1個安全難點。為了解決現有技術存在的缺陷，新制造和開發的防雷設備變成必然趨勢。

　　舉例說明：FEG-12/5型高壓防雷針式復合絕緣子(分穿刺和非穿刺式二種)型高壓跌落式防雷保護器等，都具備防雷保障作用。這種防雷新品特性可靠，安裝施工便捷，投資少，收獲大，為電力部門保證了更經濟、更安全、更合理的方式。

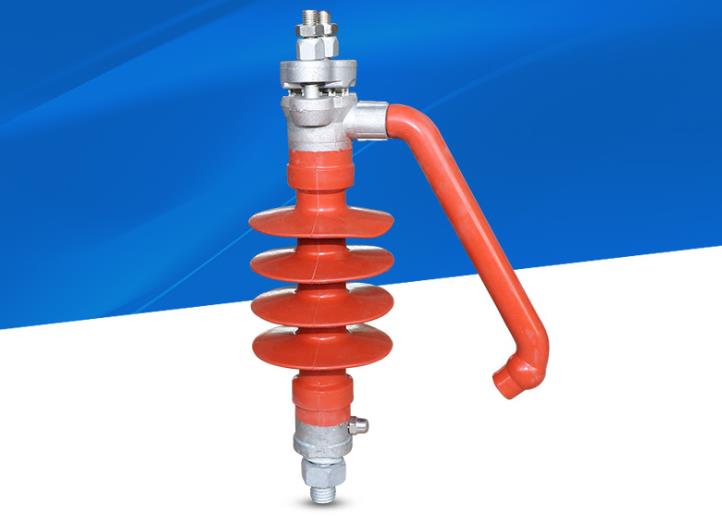

　　10kV防雷絕緣子適用于供電系統6kV、10kV絕緣輸電線，選用了實用新型布置的穿刺型型式可穿透安裝在線槽體的輸電線絕緣層產生電氣連接;特有的引弧叉根據螺栓與絕緣子上方金具嚴密連在一起，另一邊為放電端，與安裝在絕緣子下方金具上的接地電極產生1個放電間隙;并有絕緣罩包裹除引弧叉放電端外的絕緣子上方全部裸露金具部分。

　　10kV防雷絕緣子在合適情況下，防雷絕緣子的放電間隙不動作;只能超出要求雷電過壓出現時，引弧叉與接地電極的間隙能夠被擊穿，產生短路通道。延續的工頻電弧便在線夾的引弧叉上燃燒，釋放過流保護能量，以保障輸電線免于燒傷。

　　10kv防雷絕緣子的安裝流程：

　　1、 依據現實須要和安裝方法挑選適合規格的避雷針式絕緣子。

　　2、 先將防雷絕緣子安裝在桿塔或其橫擔上，安裝方式同一般絕緣子，將接地電極安裝于鋼腳和橫擔相互間，地線電級應方位輸電線的負載側，即背向電源側。

　　3、 松掉過線蓋，調節輸電線兩邊的松緊度使其兩邊支座反力勻稱，隨后將輸電線放進帶穿刺齒的線槽內，(注：穿刺齒上的絕緣硅脂是用于提升防水特性的，安裝時不必擦掉)，蓋上過線蓋，將螺栓穿過過線蓋和絕緣子鋁帽的通孔，擰入引弧叉上的倆個無雙絲孔內，溫馨提醒引弧叉的方位與接地電極對應在相同垂直的垂直面內，其*近放電距離L應為100～120mm相互間。

　　4、 請在安裝前調整扳手的扭矩，用力矩扳手分批勻稱扭緊螺栓，直到力矩扳手打滑為止。此刻穿刺齒應深層次絕緣層，且輸電線外層應緊貼著線槽上。
