產品用途：

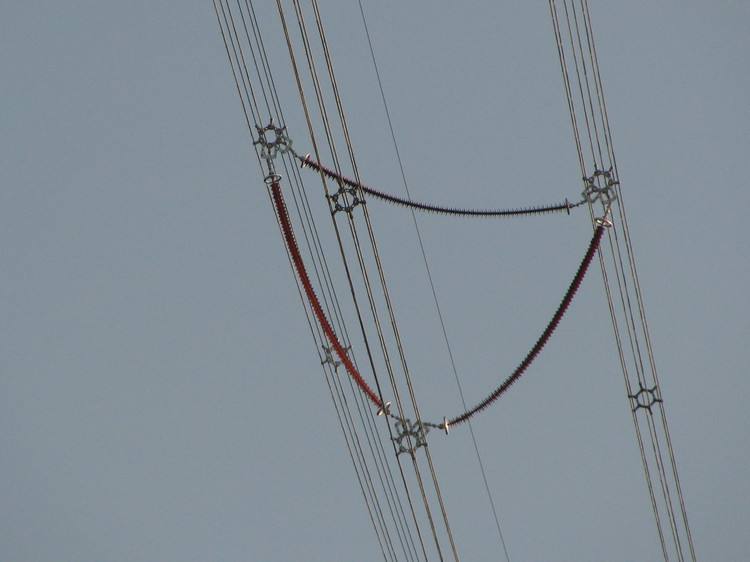

交流復合相間間隔棒是一種保持導線相間距離、抑制導線舞動的裝置。主要由復合相間間隔絕緣子、耳槽線夾、阻尼墊等部件組成。其中復合相間間隔絕緣子既起著相間間隔絕緣，相間電氣隔離作用，又起著相間機械負荷傳遞的作用。適用于高壓輸電線路，尤其用于污穢地區，能有效地防止污閃事故，且不需人工清掃，可免零值維護，能有效防止因?qū)Ь€舞動而造成的線路相間等的短路問題，是當前國際上及歐美國家和地區被廣泛使用的產品。
由于各線路安裝方式的不同和氣候條件的不同將導致相間導線做不同的運動，所以整個裝置受力復雜，故我公司一般要求用戶提供詳細技術條件來對產品的設計進行調整，力求制造出優質的產品，并要求安裝的規范化和專業化。
對線路的基本要求：
1、 導線規格在適用范圍之中。
2、 導線相間弧垂相對誤差不超過100mm 。
3、 通常安裝過程需要作業人員攀登掛在導線的軟梯，要求導線及懸掛點應滿足強度要求。
4、 在導線上掛軟梯時，對于多層多回路的以及下方有跨越的應滿足安全規程(線路部分)。
5、 發現異常應及時處理。
主要技術參數表：
|
產品型號 |
額定
電壓
(kV) |
結構高度
(mm) |
雷電全波干沖擊耐受電壓
(kV) |
工頻耐受電壓
kV(有效值)
不小于 |
備注 |
|
干 |
濕 |
|
FXGB-660D |
66 |
2500 |
410 |
215 |
185 |
D-單導線
S-雙導線 |
|
FXGB-66S |
66 |
2600 |
410 |
215 |
185 |
|
FXGB-110D |
110 |
3000 |
550 |
265 |
230 |
|
FXGB-110S |
110 |
3000 |
550 |
265 |
230 |
|
FXGB-110D-3 |
110 |
3750 |
550 |
265 |
230 |
|
FXGB-110D-4 |
110 |
3950 |
550 |
265 |
230 |
|
FXGB-220D |
220 |
6000 |
1000 |
425 |
395 |
|
FXGB-220S |
220 |
6000 |
1000 |
425 |
395 |
本產品握著力不小于導線計算拉斷力的5%，接觸導線部位采用耐磨阻尼半導體橡膠，連接部件采用耐磨損設計，預計使用年限：20年。
安裝工藝要求：
1、安裝前請仔細閱讀安裝說明書和安裝圖解，查對產品配件和數量，了解配件的裝配位置，檢查配件之間的配合性。
2、相間間隔棒必須垂直導線軸向安裝，其上部嚴禁向懸掛點傾斜，向弛度點方向的傾斜不得超過80mm 。
3、安裝：產品的配件線夾壓蓋與耳槽線夾的4個M10的緊固螺絲拆分開裝入導線安裝點，擰上緊固螺絲，注意絕緣子傘裙的方向應向下。
4、調整上、下線夾位置，安裝好之后各導線應保持原始狀態，使其符合第2點的要求，再上緊螺栓，插入防退銷。
5、所有緊固螺栓、連接部件必須安裝開尾釘。
運行維護：
產品出廠前已按GB/T19519-2004、GB/T20876.2-2007及有關標準進行了逐個試驗和抽樣試驗，為防止在運輸中被損壞用戶在安裝使用前仍應進行外觀檢查;使用前應妥善保管，不受外力重壓的撞擊。
復合相間間隔棒雖為免維護設備，但是運行期間應該格外注意其運行狀況，發現異常應及時處理，為總結經驗，遇到又舞動天氣時，應該到現場觀察記錄，*好有錄像資料，已備分析。
產品包裝：
1、復合相間間隔棒 2 只
2、說明書 1份
3、合格證 1份
七、訂貨需知：
1、訂貨時請指明產品名稱、規格型號、數量、交貨日期、有無特殊要求等。
2、本公司除提供各種標準結構的復合絕緣子外，可根據用戶的特殊要求加工。

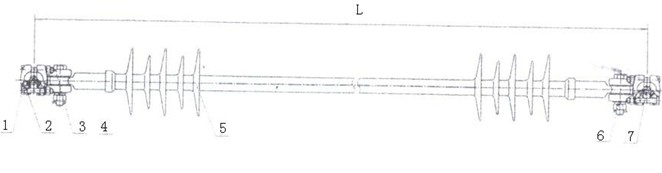

產品外形示意結構圖：
1、線夾壓蓋 2、M10緊固螺栓 3、耳槽線夾 4、耐磨套
5、相間間隔絕緣子 6、M16螺栓、螺母、銷釘 7、阻尼橡膠墊
